Urządzenie bębnowe PUB-G50 CH przeznaczone do obróbki elektrochemicznej drobnych elementów w bębnie galwanicznym – niklowanie, miedziowanie. Przebieg procesu przebiega w sposób automatyczny, z możliwością ingerencji obsługi w dowolnym momencie. Wielkość wsadu 50kg (max).
Wyposażenie:
- Wanna procesowa ocieplana wyk. z polipropylenu (PP) dł./szer./wys. – 1250/1150/900mm;
- Wanna płuczka - wykonana z polipropylenu (PP) dł./szer./wys. – 1250/1050/900mm;
- Obrotowa taca wysypowa;
- Bęben galwaniczny (Ø504mm, dł.-850mm), max. wsad – 50kg., perforacja otworów 8mm; materiał – polipropylen (PP);
- Układ ogrzewania- grzałka 12kW (czas nagrzania ~6h) wraz z układem kontroli temperatury i poziomu ;
- Układ napędowy obrotów i zmiany położenia bębna;
- Sterowanie, okablowanie, zabezpieczenia;
- Ssawa wentylacyjna (oferta nie zawiera podłączenia do instalacji);
Podstawowe dane konstrukcyjne:

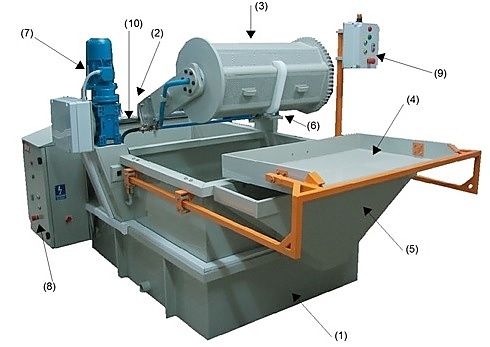

Urządzenie bębnowe PUB-G50 składa się z następujących głównych elementów zgodnie z powyższym rysunkiem:
- korpus wanny (1),
- ssawka wentylacyjna (2),
- bęben galwaniczny (3),
- taca wyładunkowa (4),
- zsyp (5),
- mechanizm napędu obrotu bębna (6),
- mechanizm napędu podnoszenia bębna (7),
- skrzynka sterownicza (8),
- panel obsługi (9),
- układ szyn prądowych (10).
